Pannello Radiante in Cartongesso SERIE RADIAL

Sistemi BHS > Pannello Radiante in Cartongesso SERIE RADIAL

Pannello Radiante in Cartongesso

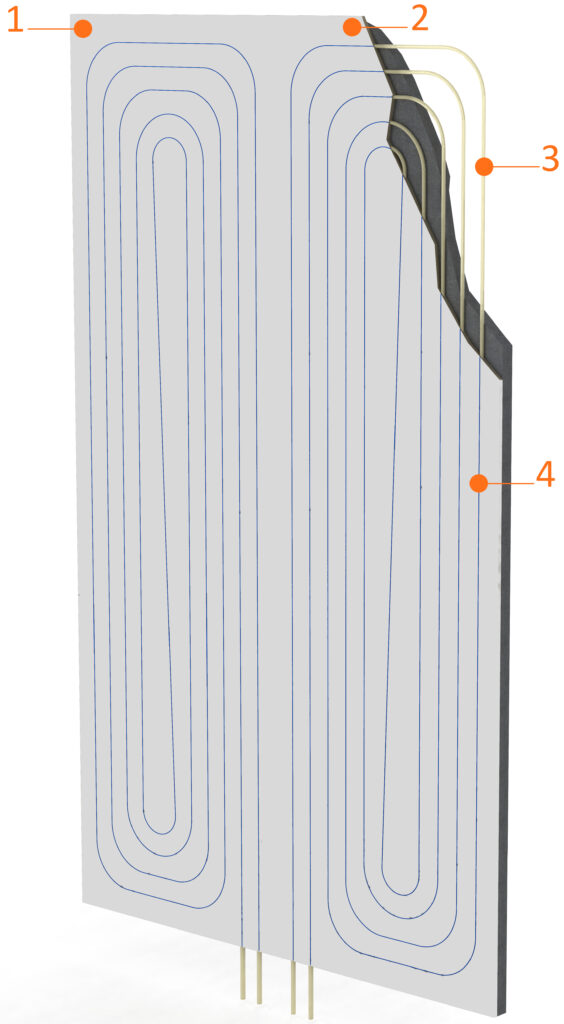

Costituito da un pannello (spessore totale 45 mm) prefabbricato composto da una lastra di cartongesso dello spessore di 15 mm di tipo ignifugo additivato di fibre di vetro e vermiculite per una migliore resistenza al fuoco nel quale sono alloggiati, a seconda del modello, 1 o 2 circuiti (interasse pari a 5 cm) di tubo Ø 8x1mm con barriera all’ossigeno, ed una lastra di polistirene espanso EPS 200 dello spessore di 30 mm che aiuta nel raggiungimento delle prestazioni di resistenza termica richieste.
La posizione dei tubi sulla superficie esterna del pannello è segnalata in modo da consentire il fissaggio da parte del cartongessista senza rischio di danneggiamento.
La modularità del sistema consente il perfetto adattamento alle metrature, tanto nelle applicazioni a soffitto quanto quelle a parete, senza compromessi di tipo architettonico.
Per collegare le linee principali ai tubi Ø 8 x1 mm del pannello, vengono utilizzati dei distributori ad innesto rapido. L’impianto radiante dispone, su richiesta, di pannelli di tamponamento (passivi), privi di circuiti idraulici, per il completamento del rivestimento soffitto.

RADIAL risponde alle norme vigenti in materia di isolamento termico, è in possesso della marcatura CE ed è conforme ai requisiti della norma UNI EN 13163.



VANTAGGI DEL SISTEMA

  • Ideale in estate e in inverno.
  • Uniformità di temperatura.
  • Bassa inerzia termica.
  • Risparmio energetico.
  • Ambienti belli e salutari.
  • Installazione pratica e veloce

TIPOLOGIE DI LASTRE

DOCUMENTI

Per visualizzare i prezzi di listino in vigore (IVA esclusa) e avere informazioni aggiuntive sul prodotto, effettua il Login oppure Registrati.

SEZIONE CONTROSOFFITTO A DOPPIA STRUTTURA

Prestazione delle proprietà dichiarata:

gesso 15 mm / isolante EPS 30 mm

tubo 8 mm / passo 50 mm

resa in raffrescamento con ∆T 12°K: 63 W/mq EN14240 WSPLab Stuttgard
resa in riscaldamento con ∆T 16°K: 80 W/mq EN14037 WSPLab Stuttgard

reazione al fuoco: classe B-s1,d0 (B) EN 13501

TEST REPORT N. 325240/9226/CPR

Spessore isolante

classe EPS200

mm 30
Spessore cartongesso colore rosa additivato di fibre di vetro e vermiculite  di tipo ignifugo mm 15
Reazione al fuoco cartong. classe B-s1,d0 (B)
Spessore totale mm 45
Conduttività termica cartongesso W/Mk 0,23
Conduttività termica isolante EPS 200 W/Mk 0,033
Ø tubo circuiti interni mm 8 x 1
Passo tubazione mm 50
Back Radiante Soffitto - PArete
