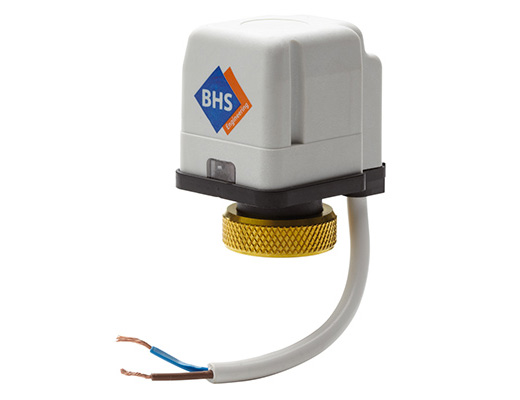

Attuatore Termoelettrico 2 Fili
normalmente chiuso conforme alle direttive di bassa tensione EN 60529 e EN 60204.
Completo di ghiera filettata femmina M30 x 1,5 e indicatore visivo sullo stato di funzionamento. Le teste elettrotermiche servono per l’apertura / chiusura in automatico delle valvole dei collettori per impianti a pavimento radiante.
Il comando avviene tramite un termostato ambiente posizionato in ogni locale che, in funzione della richiesta, apre o chiude il circuito di riscaldamento/raffrescamento.
Il funzionamento degli attuatori è affidato ad un elemento termostatico a cera che dilatandosi fornisce la spinta necessaria per il movimento della valvola.
La versione base prevede 2 fili di colore blu – marrone con lunghezza cavo di 1 Mt.
La tensione elettrica di alimentazione è 24V o 230V.
L’attuatore termoelettrico ha un indicatore meccanico di posizione che per mezzo della finestrella laterale permette di individuare lo stato di apertura o chiusura della valvola. Nella testa senza alimentazione l’indicatore è di colore rosso.
ESEMPIO CABLAGGIO ATTUATORE 2 FILI
DATI TECNICI
| Sicurezza – Garanzia | Antimanomissione | |
| Movimento | Lineare | |
| Corsa testa | 3,6 mm + 0,4 | |
| Alimentazione | 230 VAC/DC (+ 10% / – 15%) | 24 VAC/DC (+ 10% / – 15%) |
| Frequenza | 50 – 60 Hz | |
| Potenza assorbita a regime | 2,5 W | |
| Picco Iniziale | 0,20 a x 0,5 s | |
| Grado di protezione | IP54 | |
| Classe di protezione | II | |
| Cavo di alimentazione | Tipo H05V2V2-F | |
| Temperatura max fluido valvola | -5°C ÷ +100°C | |
| Spinta nominale (alimentazione OFF) | 110 N | |
| Visualizzatore meccanico di posizione | * Rosso | |
| Attacco valvola | Ghiera filettata M30x1.5 | |
* L’attuatore è provvisto di un indicatore meccanico di colore rosso, visibile attraverso una finestra trasparente posizionata sulla calotta dello stesso, che permette di conoscere la posizione di apertura o chiusura della valvola. Indicatore rosso abbassato indica motore spento/valvola chiusa. Indicatore rosso sollevato indica motore acceso/valvola aperta.
