L’ ormai sempre più ampia diffusione di impianti di riscaldamento e condizionamento a pannelli radianti, ha portato, con il passare degli anni, i tecnici specializzati nel settore a imbattersi sempre più spesso in diverse problematiche di gestione e controllo della temperatura di mandata dell’ acqua.
Nasce quindi da questa esigenza la necessità di mettere in commercio un articolo facilmente installabile e manovrabile in grado allo stesso tempo di gestire e controllare tipologie di controllo differenti.

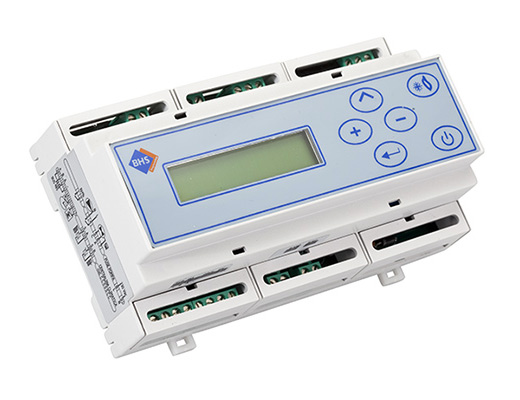

In questo contesto BHS Engineering mette a disposizione della propria clientela la centralina climatica codice CC000CC, che in abbinamento alla valvola miscelatrice a tre vie applicata al relativo attuatore motorizzato, offre la possibilità di agire sulla regolazione di questa tipologia di impianti di riscaldamento e condizionamento tramite tre stati di regolazione per il funzionamento in riscaldamento e uno per il funzionamento in condizionamento.

Utilizzare per il collegamento del Bus RS485 un cavo con due coppie di conduttori intrecciati: una coppia per il collegamento dei terminali A/B, una coppia per il collegamento dell’alimentazione +/-.

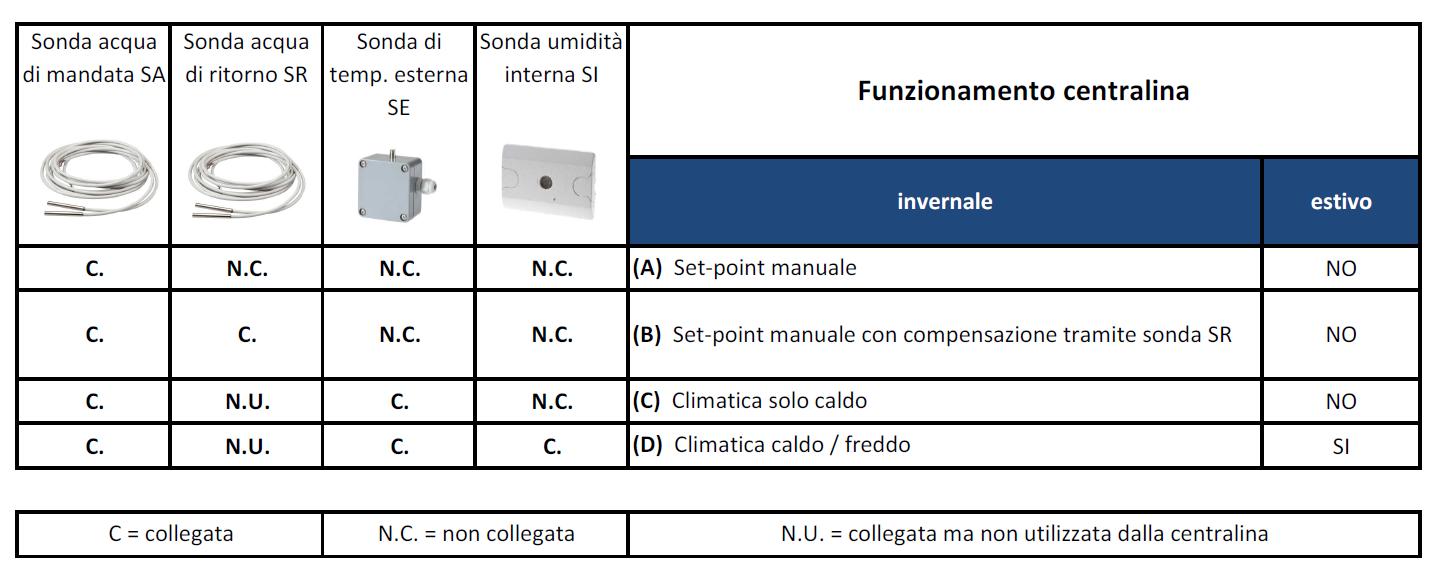

La centralina viene fornita completa di sonda di mandata e ritorno, tastiera di interfaccia per l’impostazione della programmazione ed interrogazione dei parametri. In abbinamento alla valvola miscelatrice a tre vie e al relativo attuatore motorizzato, offre la possibilità di agire sulla regolazione di questa tipologia di impianto in 4 possibili regolazioni:

( A ) Regolazione invernale con impostazione manuale del set point: la temperatura di mandata viene impostata manualmente nel campo di regolazione da 25 °C a 45 °C (risc. a punto fisso).

( B ) Regolazione invernale con impostazione manuale del set-point e compensazione tramite sonda di ritorno SR: la temperatura di mandata viene variata e controllata automaticamente in funzione del carico ambiente istantaneo controllato attraverso la “lettura” della differenza di temperatura tra mandata e ritorno.

( C ) Regolazione climatica invernale con sonda di temperatura esterna collegata: la temperatura di mandata viene calcolata seguendo la curva di regolazione impostata ed è funzione della T.E.

( D ) Regolazione climatica invernale ed estiva :
la temperatura di mandata viene variata e controllata in automatico in funzione della temperatura esterna e del tasso di umidità rilevato in ambiente grazie al collegamento di specifiche sonde di umidità. In questa modalità le sonde interne di umidità misurando sia la temperatura che l’umidità dei locali, calcolano la temperatura alla quale si forma condensa dew-point Dp, tale valore è utilizzato dalla centralina per determinare la temperatura dell’acqua di mandata la quale dovrà essere superiore al Dp – Offset dove “offset” è un parametro impostato che tiene conto del salto termico fra la tubazione dell’acqua dell’impianto ed il pavimento.

SONDE CENTRALINA

Sonda temperatura esterna in contenitore stagno per centralina climatica CC000CC. La temperatura di mandata all’impianto radiante è funzione anche della temperatura esterna, all’aumentare della temperatura esterna diminuisce linearmente fino al valore minimo di progetto di 14°C.

Alimentazione: 12Vcc  8mA

Sensore: NTC 10K

Grado di protezione: IP65

Fissaggio: a muro tramite tasselli e viti

Sonde di temperatura mandata / ritorno NTC con cavo 2 poli e cappuccio in ottone nichelato dimensioni 6 mm x 47 mm per centralina climatica CC000CC.

Per l’installazione prevedere pozzetti metallici ½ “ M x 6 mm.

Sonda di temperatura / umidità per il calcolo del punto di rugiada    (dew-point).

Il sensore è predisposto per il montaggio in scatole da incasso 503 , in abbinamento alla centralina climatica CC000CC per impianti a pavimento calcola il punto di rugiada evitando la formazione di acqua in raffrescamento .

Si collega alla centralina tramite bus-485.

I sensori misurando sia la temperatura che l’umidità dei locali calcolano la temperatura alla quale si forma condensa dew-point Dp, tale valore è utilizzato dalla centralina per determinare la temperatura dell’acqua di mandata la quale dovrà essere superiore al Dp – Offset dove offset è un parametro impostato che tiene conto del salto termico fra la tubazione dell’acqua dell’impianto ed il pavimento.
