Valvola Miscelatrice

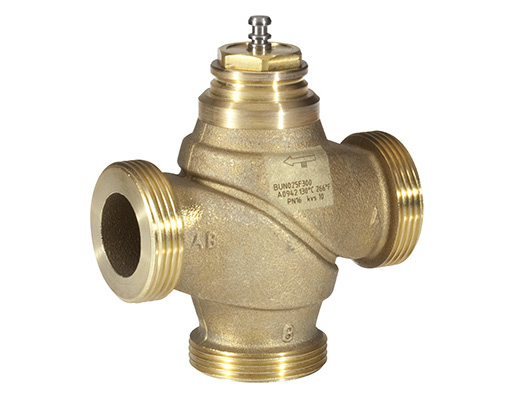

Valvola miscelatrice PN16 a 3 vie con filettatura esterna idonea per la gestione della temperatura dell’acqua di mandata negli impianti a pannelli radianti funzionanti sia in fase di riscaldamento che in fase di raffrescamento.

La valvola miscelatrice, può essere comandata in qualsiasi posizione intermedia tramite azionamento elettrico di appositi attuatori.

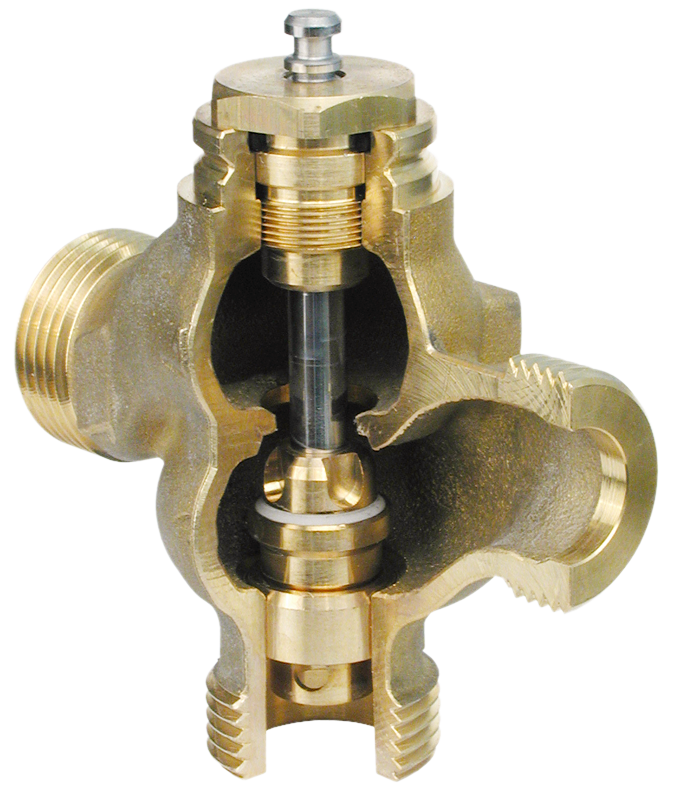

  • Valvola a filettatura interna esterna a norma DIN EN ISO 228-1;
  • Corpo e sede della valvola in ottone;
  • Stelo in acciaio inossidabile;
  • Otturatore in ottone DZR con anello di tenuta in Teflon rinforzato con fibra di vetro;
  • Premistoppa in ottone

La fase di connessione della valvola miscelatrice alla rete di tubazioni avviene tramite raccordo filettato per attacchi a filettatura esterna con tenuta piana.

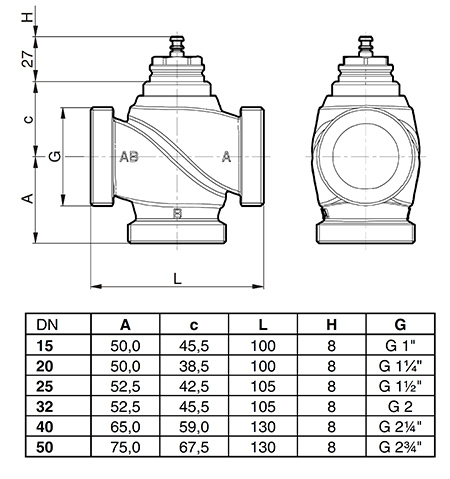

A: mandata dal primario (alta temperatura)
B: ritorno dal secondario (by pass)

AB: mandata al secondario (miscelata)

























Stato astina A (primario) B (by pass)
SU 100% chiuso 100% aperto
GIU 100% aperto 100%chiuso



MISURE DISPONIBILI

CODICE Diametro nominale DN Attacco Valore Kvs* m³/h
CZ3400VM 20 G 1¼B 6,3
CZ100VM 25 G 1½B 10
CZ11400VM 32 G 2B 16
CZ11200VM 40 G 2¼B 22
Corsa nominale 8 mm

*portata (m³/h) con ∆pv =1 bar
