I recuperatori di calore in polipropilene espanso ad altissima efficienza della serie RDE sono stati concepiti per l’utilizzo in ambienti residenziali, dove si vuole ricambiare l’aria recuperando il calore dell’aria espulsa, riducendo quindi al minimo il consumo energetico dell’edificio e mantenendo sempre salubre l’aria ambiente.
L’unità è realizzata in polipropilene di colore nero, l’accessibilità avviene dal basso grazie a pannelli removibili che permettono l’accesso ai filtri, ai ventilatori e al recuperatore di calore.
La presenza di quattro inserti metallici e la leggerezza dell’unità RDE rende l’installazione molto agevole.
Il grado di protezione dell’unità è IP22.
Le unità RDE possono essere installate sia in orizzontale sia in verticale, con installazione orizzontale è possibile invertire i flussi d’aria.
Le unità RDE dispongono di 4 boccagli circolari con guarnizione di tenuta per il collegamento a canali d’aria circolari:
- Mandata aria di rinnovo (camere, cucina e soggiorno)
- Aspirazione aria esausta (bagni, lavanderia e cucina)
- Espulsione aria esausta
4. Ingresso aria di rinnovo
INSTALLAZIONE ORIZZONTALE / VERTICALE
Per visualizzare i prezzi di listino in vigore (IVA esclusa) e avere informazioni aggiuntive sul prodotto, effettua il Login oppure Registrati.

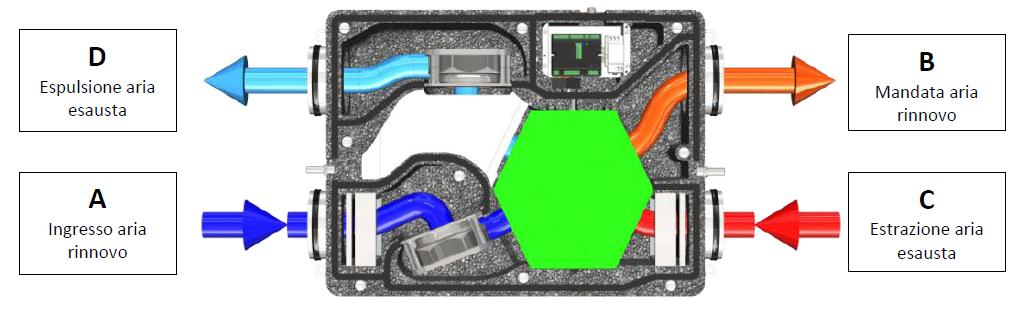

FLUSSI ARIA
DATI TECNICI
CODICE |
RDE010 |
RDE018 |
RDE020 |
RDE035 |
|
| Classe energetica | A / | A+ | |||
Portata d’aria |
m³/h |
100 |
180 |
200 |
350 |
| Rendimento recuperatore | % | 90 | 87 | 90 | 90 |
| Potenza termica recuperata in inverno (1) | W | 760 | 1320 | 1520 | 2576 |
| Potenza termica recuperata in estate (2) | W | 240 | 420 | 525 | 533 |
| Potenza assorbita massima (3) | W | 113 | 125 | 136 | 179 |
| Potenza sonora Lwa | dB(A) | 43 | 45 | 50 | 50 |
| Alimentazione | V / Ph / Hz | 230 / 1~ +N / 50 | 230 / 1~ +N / 50 | 230 / 1~ +N / 50 | 230 / 1~ +N / 50 |
| Prevalenza statica utile velocità massima | Pa | 200 | 200 | 160 | 100 |
| Dimensioni L x P x H | mm | 1090 x 560 x 230 | 1090 x 560 x 230 | 870 x 660 x 300 | 870 x 660 x 300 |
| Peso a vuoto | kg | 13 | 13 | 19 | 20 |
| Diametro boccagli | mm | 125 | 125 | 160 | 160 |
CONTROLLO EVOLUTO
I recuperatori di calore RDE di BHS Engineering possono essere gestiti da un controllo evoluto. Con questa opzione viene fornito un elegante e raffinato display da installare a muro su una scatola elettrica da incasso 503. Il controllo Evoluto si rende indispensabile quando si vogliono controllare una serie di parametri complessi come ad esempio i valori di CO2, la qualità dell’aria, la temperatura dell’aria di mandata, le fasce orarie, ecc. Le funzioni gestibili dal controllo evoluto sono visibili nell’apposita tabella. Nel display grafico sono presenti 6 tasti con simboli molto intuitivi per rendere estremamente semplice l’impostazione delle tante funzioni disponibili.
KIT CONTROLLO TEMPERATURA MANDATA
Kit controllo temperatura di mandata composto da:
Batteria ad acqua da canale + valvola acqua + servomotore modulante 0-10 V + sonda mandata + regolazione
(disponibile solo in abbinamento al controllo evoluto)
Il kit va montato sulla canalizzazione di mandata aria di rinnovo rispettando la direzione del flusso aria indicato con un’apposita etichetta sul kit stesso.
Per mantenere la temperatura di mandata costante bisogna fornire acqua fredda in estate e acqua calda in inverno, bisogna impostare la temperatura desiderata sul display per l’estate e per l’inverno, bisogna impostare correttamente la stagione; seguendo queste indicazioni, l’unità in base alla lettura della sonda di temperatura di mandata regolerà automaticamente la valvola modulante in modo da garantire sempre la temperatura desiderata in mandata.
